دستگاه کارتونینگ عمودی نیمه اتوماتیک 40 کارتن در دقیقه

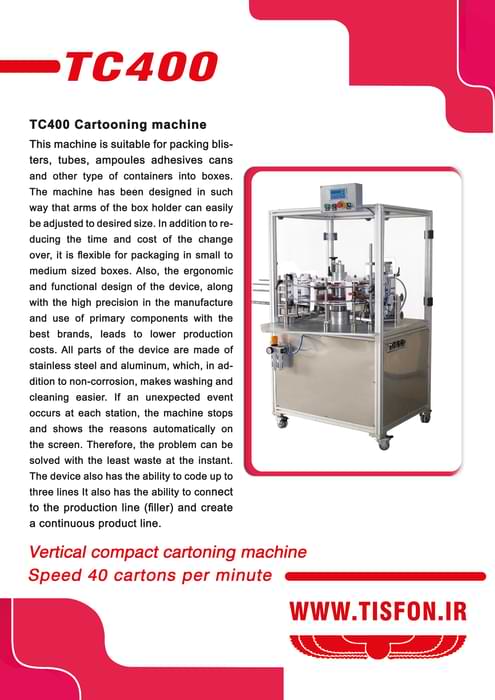

دستگاه بسته بندی TC400 چیست؟

دستگاه بسته بندی TC400 یک سیستم کارتونینگ عمودی نیمه است که برای بسته‌بندی خودکار انواع محصولات در جعبه‌های کارتنی با روش لودینگ عمودی طراحی شده است. این دستگاه با قابلیت پردازش ۴۰ کارتن در دقیقه، یکی از مناسب‌ترین و اقتصادی‌ترین راه‌حل‌های بسته‌بندی برای تولیدات با حجم متوسط محسوب می‌شود.

مشاهده دستگاه‌های کارتونینگ:

• دستگاه کارتونینگ SC400 – با سرعت 60 کارتن در دقیقه​
• خرید دستگاه کارتونینگ

ویژگی‌های کلیدی TC400:

• سرعت بهینه: با ظرفیت تولید ۴۰ کارتن در دقیقه، این دستگاه تعادل مناسبی بین سرعت و دقت ایجاد می‌کند.
• طراحی فشرده: ابعاد ۱×۱×۲ متر آن را برای نصب در فضاهای محدود مناسب می‌سازد.
• مصرف انرژی کم: تنها با ۲۲۰ ولت تک فاز قابل تغذیه است.
• قابلیت تنظیم آسان: بازوهای نگهدارنده قابل تنظیم برای ابعاد مختلف جعبه.
• کدگذاری پیشرفته: قابلیت چاپ کد تا سه خط.

مشخصات فنی کامل دستگاه TC400

مشخصات عملکردی:

• سرعت کارکرد: ۴۰ کارتن در دقیقه
• نوع حرکت: عمودی (Vertical)
• سیستم کنترل: PLC زیمنس
• رابط کاربری: صفحه لمسی HMI
• نوع کارکرد: اتوماتیک با امکان دستی

مشخصات فیزیکی:

• ابعاد کلی: ۱×۱×۲ متر
• برق مورد نیاز: ۲۲۰ ولت، ۵۰/۶۰ هرتز، تک فاز
• مصرف هوای فشرده: ۱۵۰ لیتر در دقیقه
• فشار هوای مورد نیاز: ۶ بار
• مواد ساختی: فولاد ضد زنگ و آلومینیوم

ابعاد جعبه‌های قابل پردازش:

• طول: ۲۵ تا ۱۲۰ میلی‌متر
• عرض: ۱۸ تا ۹۰ میلی‌متر
• ارتفاع: ۶۰ تا ۱۸۰ میلی‌متر
• امکان طراحی سفارشی: برای ابعاد خاص

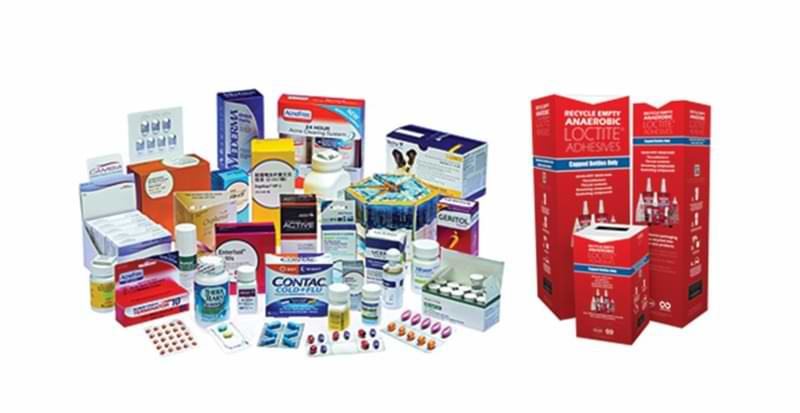

کاربردهای تخصصی دستگاه TC400

صنعت دارویی:

بسته‌بندی بلیستر: TC400 برای بسته‌بندی انواع بلیسترهای حاوی قرص، کپسول و آمپول بهینه سازی شده است:

• قرص‌های دارویی در بلیسترهای ۱۰ تا ۳۰ تایی
• کپسول‌های ژلاتینی سخت و نرم
• آمپول‌های شیشه‌ای حاوی محلول‌های تزریقی
• بلیسترهای حاوی قرص‌های جوشان

آمپول و ویال: قابلیت بسته‌بندی ایمن ظروف شیشه‌ای:

• آمپول‌های ۱ تا ۱۰ میلی‌لیتری
• ویال‌های پودری و محلول
• سرنگ‌های پر شده
• کارپول‌های انسولین

صنعت آرایشی و بهداشتی:

تیوپ‌ها : برای محصولات کرمی و ژلی:

• تیوپ‌های کرم آرایشی
• خمیردندان و دهان‌شویه
• کرم‌های مراقبت پوست
• محصولات ضد آفتاب

قوطی‌های چسب و کرم: برای محصولات با بسته‌بندی سفت:

• کرم‌های شب و روز
• ماسک‌های صورت
• چسب‌های جراحی
• پمادهای درمانی

صنعت غذایی:

محصولات خشک و نیمه خشک:

• پودرهای فوری (قهوه، چای، کاکائو)
• ادویه‌جات بسته‌بندی شده
• مکمل‌های غذایی در کپسول
• آدامس و تنقلات کوچک

تکنولوژی‌های پیشرفته TC400

۱. سیستم کنترل هوشمند PLC زیمنس

قابلیت‌های برنامه‌ریزی پیشرفته:

• پارامترهای قابل تنظیم: تنظیم دقیق تمامی متغیرهای فرآیند
• حافظه تنظیمات: ذخیره تا ۵۰ recipe مختلف برای محصولات متنوع
• نظارت لحظه‌ای: مانیتورینگ مداوم عملکرد دستگاه
• تشخیص خطای پیشرفته: شناسایی و گزارش دهی دقیق مشکلات

۲. رابط کاربری HMI صفحه لمسی

ویژگی‌های صفحه لمسی:

• کنترل آسان: دسترسی به تمامی تنظیمات از طریق رابط گرافیکی
• نمایش اطلاعات: نمایش real-time پارامترهای عملیاتی
• آلارم‌های هوشمند: نمایش دلیل توقف و راه‌حل‌های پیشنهادی
• گزارش‌گیری: آمار تولید، راندمان و تعداد ضایعات

۳. سیستم شکست کمکی با خلأ

مزایای سیستم خلأ:

• حمل دقیق: انتقال محصولات شکستنی بدون آسیب
• کنترل موقعیت: قرارگیری دقیق محصول در جعبه
• کاهش ضایعات: حداقل آسیب به محصولات حساس
• انعطاف‌پذیری: سازگاری با اشکال مختلف محصولات

۴. سیستم محافظت کلاچ اضافه‌بار

عملکرد سیستم محافظت:

• قطع خودکار: توقف دستگاه در مواقع اضافه‌بار
• محافظت از تجهیزات: جلوگیری از آسیب به قطعات گران‌قیمت
• افزایش عمر مفید: کاهش سایش قطعات مکانیکی
• ایمنی اپراتور: جلوگیری از حوادث ناشی از گیر کردن

مزایای منحصر به فرد TC400

۱. طراحی ارگونومیک و کاربردی

بهینه‌سازی برای اپراتور:

• دسترسی آسان: طراحی به گونه‌ای که تمامی نقاط قابل دسترسی باشند
• ارتفاع مناسب: امکان کار راحت بدون خم شدن زیاد
• ایمنی بالا: حفاظ‌های ایمنی در تمامی نقاط خطرناک
• نور مناسب: روشنایی کافی در محل کار

۲. انعطاف‌پذیری در تولید

تغییر سریع ابعاد:

• بازوهای قابل تنظیم: تنظیم آسان برای ابعاد مختلف جعبه
• زمان کم تغییر: کمتر از ۱۵ دقیقه برای تغییر کامل تنظیمات
• بدون نیاز به ابزار: تنظیم با دست بدون ابزار خاص
• دقت بالا: تکرارپذیری تنظیمات

۳. کیفیت ساخت برتر

مواد مقاوم:

• فولاد ضد زنگ: مقاومت در برابر خوردگی
• آلومینیوم: سبکی و استحکام بالا
• شستشوی آسان: سطوح صاف قابل تمیزکاری
• دوام بالا: عمر مفید طولانی

۴. قابلیت کد گذاری پیشرفته

سیستم چاپ سه خط:

• تاریخ تولید: چاپ اتوماتیک تاریخ
• شماره بچ: ردیابی دسته‌های تولید
• تاریخ انقضا: محاسبه خودکار
• کدهای اختصاصی: کدهای سفارشی شرکت

مقایسه TC400 با سایر دستگاه‌های بازار

مقایسه با نمونه‌های خارجی:

مقایسه با رقبای داخلی:

راهنمای انتخاب و خرید

۱. ارزیابی نیازهای تولید

تحلیل حجم تولید:

• تولید روزانه: محاسبه تعداد کارتن مورد نیاز در روز
• نوبت‌های کاری: تعداد شیفت‌های کاری
• رشد آینده: پیش‌بینی افزایش تولید
• فصلی‌ها: نوسانات فصلی تولید

بررسی محصولات:

• تنوع محصولات: تعداد محصولات مختلف
• ابعاد جعبه‌ها: محدوده ابعاد مورد نیاز
• نوع محصول: جامد، مایع، شکستنی
• نیازهای خاص: کدگذاری، بروشور، etc.

۲. بررسی شرایط محیطی

فضای نصب:

• ابعاد در دسترس: حداقل ۲×۲×۳ متر
• ارتفاع سقف: حداقل ۳ متر
• دمای محیط: ۱۰ تا ۴۰ درجه سانتیگراد
• رطوبت: کمتر از ۸۰ درصد

زیرساخت‌ها:

• برق: ۲۲۰ ولت تک فاز
• هوای فشرده: کمپرسور ۶ بار
• تهویه: سیستم تهویه مناسب
• روشنایی: حداقل ۵۰۰ لوکس

۳. محاسبه بازگشت سرمایه

هزینه‌های جاری:

• نیروی کار: تعداد اپراتور فعلی
• ضایعات: میزان ضایعات بسته‌بندی
• زمان: مدت زمان بسته‌بندی فعلی
• کیفیت: هزینه‌های مربوط به کیفیت پایین

صرفه‌جویی با TC400:

• کاهش نیروی کار: ۶۰-۷۰ درصد
• کاهش ضایعات: ۸۰-۹۰ درصد
• افزایش سرعت: ۳-۵ برابر
• بهبود کیفیت: یکنواختی ۱۰۰ درصدی

نصب و راه‌اندازی

مراحل نصب:

۱. آماده‌سازی محل:

• تهیه فونداسیون (اختیاری)
• اتصالات برق ۲۲۰ ولت
• نصب کمپرسور هوا
• آماده‌سازی فضای کار

۲. نصب دستگاه:

• انتقال و جابه‌جایی
• نصب و تراز دقیق
• اتصال برق و هوای فشرده
• تست اولیه عملکرد

۳. راه‌اندازی:

• کالیبراسیون سیستم‌ها
• تنظیم برای محصول اول
• آموزش اپراتورها
• تست تولید نمونه

آموزش تیم:

آموزش اپراتورها:

• نحوه کار با دستگاه
• تنظیمات روزانه
• تشخیص مشکلات ساده
• ایمنی و بهداشت

آموزش تکنسین‌ها:

• نگهداری دوره‌ای
• تعمیرات اساسی
• تعویض قطعات
• عیب‌یابی پیشرفته

نگهداری و تعمیرات

نگهداری روزانه:

چک‌لیست روزانه:

• بررسی فشار هوا
• تمیزکاری سطوح
• روغن‌کاری نقاط مشخص
• بررسی تنظیمات

تمیزکاری:

• شستشوی قطعات در تماس با محصول
• پاک کردن غبار و چربی
• ضدعفونی (در صنایع دارویی)
• خشک کردن کامل

نگهداری هفتگی:

بازرسی‌های هفتگی:

• بررسی اتصالات برقی
• چک کردن مکانیزم‌های تنظیم
• تست سیستم‌های ایمنی
• کالیبراسیون دقت

تعویض فیلترها:

• فیلتر هوای فشرده
• فیلتر خلأ
• تمیزکاری مجاری هوا

نگهداری ماهانه:

بازرسی کامل:

• بررسی تمامی قطعات مکانیکی
• تست عملکرد PLC
• بررسی کالیبراسیون
• آپدیت نرم‌افزار (در صورت لزوم)

عیب‌یابی و حل مشکل

مشکلات رایج و راه‌حل‌ها:

۱. توقف ناگهانی دستگاه:

• علت احتمالی: کمبود فشار هوا
• راه‌حل: بررسی کمپرسور و مجاری
• پیشگیری: نصب مانومتر و آلارم

۲. بسته‌بندی نامناسب:

• علت احتمالی: تنظیم نادرست بازوها
• راه‌حل: تنظیم مجدد طبق دستورالعمل
• پیشگیری: آموزش مناسب اپراتور

۳. جمع شدن محصول:

• علت احتمالی: ابعاد نادرست یا محصول معیوب
• راه‌حل: بررسی ابعاد و کیفیت محصول
• پیشگیری: کنترل کیفیت ورودی

۴. خطای سیستم کنترل:

• علت احتمالی: تداخل الکترومغناطیسی
• راه‌حل: بررسی اتصالات و ارت
• پیشگیری: نصب فیلتر و محافظ

آینده و توسعه

نوآوری‌های در دست توسعه:

هوشمندسازی:

• IoT Integration: اتصال به اینترنت اشیا
• Machine Learning: یادگیری الگوهای تولید
• Predictive Maintenance: نگهداری پیش‌گیرانه
• Remote Monitoring: نظارت از راه دور

بهبودهای آینده:

• افزایش سرعت: هدف ۶۰ کارتن در دقیقه
• کاهش ابعاد: طراحی فشرده‌تر
• انعطاف بیشتر: پشتیبانی از ابعاد گسترده‌تر
• اتوماسیون بیشتر: کاهش دخالت انسان

پشتیبانی بلندمدت:

تعهدات شرکت:

• تولید قطعات یدکی تا ۱۵ سال
• آپدیت نرم‌افزار
• آموزش‌های تکمیلی
• مشاوره فنی رایگان

شبکه خدمات:

• مراکز خدمات در سراسر کشور
• تکنسین‌های مجرب
• پشتیبانی ۲۴ ساعته
• خدمات اورژانسی

نتیجه‌گیری

دستگاه بسته بندی TC400 نمونه‌ای عالی از ترکیب فناوری پیشرفته با طراحی کاربردی است که نیازهای واقعی صنایع ایرانی را در نظر گرفته است. این دستگاه نه تنها از نظر فنی و اقتصادی رقابت‌پذیر است، بلکه در زمینه خدمات پس از فروش و پشتیبانی نیز برتری قابل توجهی نسبت به نمونه‌های وارداتی دارد.

با سرعت ۴۰ کارتن در دقیقه، TC400 برای بسیاری از صنایع جوابگوی کامل نیازهای تولید است. طراحی ارگونومیک آن کار اپراتور را آسان می‌کند و انعطاف‌پذیری بالایش امکان تولید محصولات متنوع را فراهم می‌آورد.

شرکت دانش‌بنیان فروهر تیسفون با ۲۰ سال تجربه، مجوز دانش‌بنیان و حضور در پارک علم و فناوری گیلان، ضمانتی محکم برای کیفیت، دوام و پشتیبانی این محصول فراهم آورده است.

برای کسانی که به دنبال راه‌حلی مقرون به صرفه، قابل اعتماد و مناسب برای شرایط ایران هستند، TC400 انتخابی هوشمندانه محسوب می‌شود.

سوالات متداول (FAQ)

۱. دستگاه TC400 چه سرعتی دارد؟

دستگاه TC400 قادر است ۴۰ کارتن در دقیقه بسته‌بندی کند که معادل ۲۴۰۰ کارتن در ساعت است.

۲. آیا این دستگاه برای بسته‌بندی آمپول مناسب است؟

بله، TC400 مخصوصاً برای بسته‌بندی آمپول‌ها، بلیسترها و محصولات شکستنی طراحی شده و دارای سیستم شکست کمکی با خلأ است.

۳. چه ابعادی از جعبه قابل پردازش است؟

دستگاه می‌تواند جعبه‌هایی با ابعاد ۲۵-۱۲۰ میلی‌متر طول، ۱۸-۹۰ میلی‌متر عرض و ۶۰-۱۸۰ میلی‌متر ارتفاع را پردازش کند.

۴. آیا امکان طراحی سفارشی وجود دارد؟

بله، برای ابعاد خاص یا نیازهای ویژه امکان طراحی و ساخت سفارشی وجود دارد.

۵. چه نوع برقی نیاز است؟

دستگاه با برق ۲۲۰ ولت تک فاز کار می‌کند که در همه جا در دسترس است.

۶. آیا نیاز به کمپرسور خاصی دارد؟

بله، دستگاه به هوای فشرده ۶ بار با مصرف ۱۵۰ لیتر در دقیقه نیاز دارد.

۷. قابلیت کدگذاری چگونه است؟

دستگاه قابلیت چاپ کد تا سه خط شامل تاریخ تولید، شماره بچ و سایر اطلاعات را دارد.

۸. مدت زمان تغییر تنظیمات چقدر است؟

تغییر تنظیمات برای ابعاد مختلف جعبه کمتر از ۱۵ دقیقه طول می‌کشد و بدون نیاز به ابزار خاص انجام می‌شود.

۹. آیا دستگاه قابل اتصال به خط تولید است؟

بله، TC400 قابلیت اتصال به خط تولید (فیلر) و ایجاد خط تولید مداوم را دارد.

۱۰. گارانتی و خدمات پس از فروش چگونه است؟

دستگاه دارای ۶ ماه گارانتی و ۱۵ سال خدمات پس از فروش و تأمین قطعات یدکی از شرکت فروهر تیسفون است.

۱۱. آیا برای کار با دستگاه آموزش ارائه می‌شود؟

بله، شرکت فروهر تیسفون آموزش کامل شامل نحوه کار، نگهداری و عیب‌یابی را برای تیم شما ارائه می‌دهد.

۱۲. چگونه می‌توان قیمت و مشاوره دریافت کرد؟

برای دریافت قیمت و مشاوره رایگان می‌توانید با شماره تلفن ۰۱۳-۳۳۴۶۱۵۷۶ تماس بگیرید یا به سایت tisfon.ir مراجعه نمایید.

۱۳. آیا دستگاه برای صنایع غذایی مناسب است؟

بله، ساخت از فولاد ضد زنگ و آلومینیوم و رعایت استانداردهای بهداشتی آن را برای صنایع غذایی مناسب می‌کند.

۱۴. فضای مورد نیاز برای نصب چقدر است؟

حداقل فضای مورد نیاز ۲×۲×۳ متر است که شامل فضای کار و دسترسی برای نگهداری می‌باشد.

۱۵. آیا امکان کار بدون محصول وجود دارد؟

خیر، دستگاه دارای سیستم هوشمند تشخیص حضور محصول است و بدون محصول متوقف می‌شود تا از اتلاف جعبه جلوگیری کند.
